风机的喘振保护构成原理
轴流风机性能曲线的左半部具有一个马鞍形的区域，在此区段运行有时会出现风机的流量、压头和功率的大幅度脉动，风机及管道会产生强烈的振动，噪声显著增高等不正常工况，一般称为“喘振”，这一不稳定工况区称为喘振区。实际上，喘振仅仅是不稳定工况区内可能遇到的现象，而在该区域内必然要出现的则是旋转脱流或称旋转失速现象。这两种工况是不同的，但是它们又有一定的关系。象17如下图图所示：轴流风机Q-H性能曲线，若用节流调节方法减少风机的流量，如风机工作点在K点右侧，则风机工作是稳定的。当风机的流量Q < QK时，这时风机所产生的最大压头将随之下降，并小于管路中的压力，因为风道系统容量较大，在这一瞬间风道中的压力仍为HK，因此风道中的压力大于风机所产生的压头使气流开始反方向倒流，由风道倒入风机中，工作点由K点迅速移至C点。但是气流倒流使风道系统中的风量减小，因而风道中压力迅速下降，工作点沿着CD线迅速下降至流量Q=0时的D点，此时风机供给的风量为零。由于风机在继续运转，所以当风道中的压力降低倒相应的D点时，风机又开始输出流量，为了与风道中压力相平衡，工况点又从D跳至相应工况点F。只要外界所需的流量保持小于QK，上述过程又重复出现。如果风机的工作状态按F-K-C-D-F周而复始地进行，这种循环的频率如与风机系统的振荡频率合拍时，就会引起共振，风机发生了喘振。
风机在喘振区工作时，流量急剧波动，产生气流的撞击，使风机发生强烈的振动，噪声增大，而且风压不断晃动，风机的容量与压头越大，则喘振的危害性越大。故风机产生喘振应具备下述条件：
a)风机的工作点落在具有驼峰形Q-H性能曲线的不稳定区域内；
b)风道系统具有足够大的容积，它与风机组成一个弹性的空气动力系统；
c)整个循环的频率与系统的气流振荡频率合拍时，产生共振。

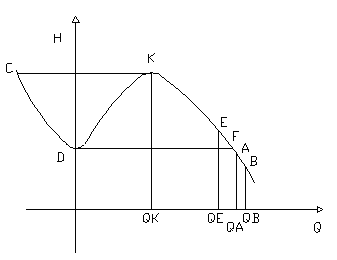

 轴流风机的Q－H性能曲线 |
旋转脱流与喘振的发生都是在Q-H性能曲线左侧的不稳定区域，所以它们是密切相关的，但是旋转脱流与喘振有着本质的区别。旋转脱流发生在图5-18所示的风机Q-H性能曲线峰值以左的整个不稳定区域；而喘振只发生在Q-H性能曲线向右上方倾斜部分。旋转脱流的发生只决定叶轮本身叶片结构性能、气流情况等因素，与风道系统的容量、形状等无关。旋转对风机的正常运转影响不如喘振这样严重。
风机在运行时发生喘振，情况就不相同。喘振时，风机的流量、全压和功率产生脉动或大幅度的脉动，同时伴有明显的噪声，有时甚至是高分贝的噪声。喘振时的振动有时是很剧烈的，损坏风机与管道系统。所以喘振发生时，风机无法运行。

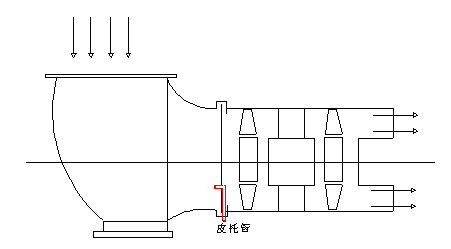

轴流风机在叶轮进口处装置喘振报警装置，该装置是由一根皮托管布置在叶轮的前方，皮托管的开口对着叶轮的旋转方向，如图5-19示。皮托管是将一根直管的端部弯成90°（将皮托管的开口对着气流方向)，用一U形管与皮托管相连，则U形管(压力表)的读数应该为气流的动能(动压)与静压之和(全压)。在正常情况下，皮托管所测到的气流压力为负值，因为它测到的是叶轮前的压力。但是当风机进入喘振区工作时，由于气流压力产生大幅度波动，所以皮托管测到的压力亦是一个波动的值。为了使皮托管发送的脉冲压力能通过压力开关发出报警信号，皮托管的报警值是这样规定的：当动叶片处于最小角度位置(-30°）用一U形管测得风机叶轮前的压力再加上2000Pa压力，作为喘振报警装置的报警整定值。当运行工况超过喘振极限时，通过皮托管与差压开关，利用声光向控制台发出报警信号，要求运行人员及时处理，使风机返回正常工况运行。
为防止轴流风机在运行时工作点落在旋转脱流、喘振区内，在选择轴流风机时应仔细核实风机的经常工作点是否落在稳定区内，同时在选择调节方法时，需注意工作点的变化情况，动叶可调轴流风机由于改变动叶的安装角进行调节，所以当风机减少流量时，小风量使轴向速度降低而造成的气流冲角的改变，恰好由动叶安装角的改变得以补偿，使气流的冲角不至于增大，于是风机不会产生旋转脱流，更不会产生喘振。动叶安装角减小时，风机不稳定区越来越小，这对风机的稳定运行是非常有利的。
防止喘振的具体措施：
1)使泵或风机的流量恒大于QK。如果系统中所需要的流量小于QK时，可装设再循环管或自动排出阀门，使风机的排出流量恒大于QK.
 喘振报警装置 |
2)如果管路性能曲线不经过坐标原点时，改变风机的转速，也可能得到稳定的运行工况。通过风机各种转速下性能曲线中最高压力点的抛物线，将风机的性能曲线分割为两部分，右边为稳定工作区，左边为不稳定工作区，当管路性能曲线经过坐标原点时，改变转速并无效果，因此时各转速下的工作点均是相似工况点。
3)对轴流式风机采用可调叶片调节。当系统需要的流量减小时，则减小其安装角，性能曲线下移，临界点向左下方移动，输出流量也相应减小。
4)最根本的措施是尽量避免采用具有驼峰形性能曲线的风机，而采用性能曲线平直向下倾斜的风机。
失速和喘振是两种不同的概念，失速是叶片结构特性造成的一种流体动力现象，它的一些基本特性，例如：失速区的旋转速度、脱流的起始点、消失点等，都有它自己的规律，不受风机系统的容积和形状的影响。
喘振是风机性能与管道装置耦合后振荡特性的一种表现形式，它的振幅、频率等基本特性受风机管道系统容积的支配，其流量、压力功率的波动是由不稳定工况区造成的，但是试验研究表明，喘振现象的出现总是与叶道内气流的脱流密切相关，而冲角的增大也与流量的减小有关。所以，在出现喘振的不稳定工况区内必定会出现旋转脱流。
