贝卡尔特精密钢制品有限公司二厂 污水处理工程案例
业主简介
贝卡尔特集团是世界上最大的钢丝及钢绳制品的独立制造供应商之一，总部设在比利时。全球有90多家工厂，销售网络及代理商遍布世界。贝卡尔特为追求在该领域内的卓越地位，一直致力于提高现有工厂的竞争力，并通过新产品、新技术、新市场的不断开发进一步实现其国际化的发展目标。贝卡尔特同中国的贸易最早始于八十年代，至今，已经在中国的沈阳、上海、江阴、山东等地建立起多家合资企业并取得良好业绩，主要产品有轮胎子午线、大量钢丝制品，广泛应用于汽车、建筑、高科技等领域。
水污染物来源与水量
在生产工艺过程中主要污染物产生于如下工序:
a.表面氧化酸洗：定期产生废盐酸，含酸量较高,同时含有大量铁氧化物和铁离子，这类废液将单独收集处理。
b.表面酸化水洗：酸化处理后，须用大量的清水对加工产品进行漂洗，故产生大量的漂洗水，同时产品在电镀过程中其表面会带出少量的电镀液和磷酸液以及产生大量的清洗水。废水中的主要污染物为Zn、Cu及少量的磷酸盐，此外还有酸雾吸收装置排放的酸性废水。
c.其它零星废液：干拉后续处理时，会定期产生一定量的废脱脂液。
|
废水
|
流量
|
主要污染物
|
|
漂洗水
|
11 m3/h
|
Fe2+ Fe3+ 酸度 Cu Zn PO43- COD
|
|
废酸、废脱脂液
|
1.4 m3/h
|
Fe2+ Fe3+ 酸度 Cu Zn PO43- COD
|
污水处理出水质指标
污水处理后出水标准按辽宁省地方标准执行，其标准为：
|
Fe≤2mg/l
|
SS＜70mg/l
|
|
PH:6～9
|
COD≤100mg/l
|
|
Cu：0.5 mg/L
|
lZn：2.0mg/l
|
|
磷酸盐（以P计）：1.0 mg/l
|
石油类≤8.0mg
|

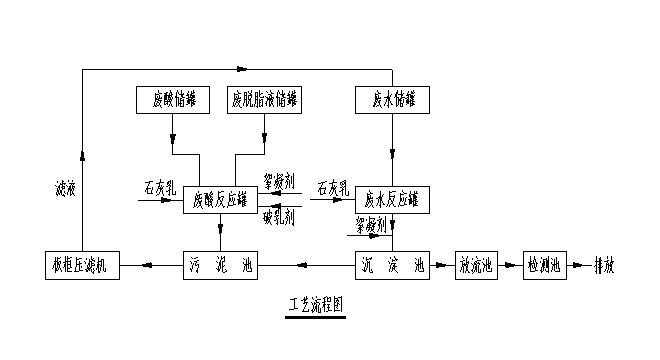

工艺流程
 |
处理工艺
废酸液含有铁、锌、铜等金属离子，废酸液经管道流入废酸贮罐，然后按设定比例自流进入酸反应槽，通过投加石灰乳液经机械搅拌进行中和处理，调节PH值至弱碱性，同时使水中的金属离子与Ca(OH)2进行反应产生絮体，反应后的混合液放入污泥浓缩池，用污泥泵输入板框压滤机进行污泥脱水。脱水后的污泥外运，泥饼含固率为30%-40%，滤液自流至滤液收集罐，用泵输送至漂洗水储罐混合后进入漂洗水处理系统。
废脱脂液经管道流入废脱脂液贮罐，然后自流进入混凝反应槽，通过投加破乳剂进行破乳，使乳化液中的活性基团丧失乳化能力，再投加石灰、絮凝剂经机械搅拌进行化学混凝处理，产生絮体，液固分离，同时调节PH值至中性。从而使废液中的大部分有机物从水中分离出来。 同时重金属离子与石灰反应生成氢氧化合物，反应后的混合液流入污泥浓缩池，用污泥泵输入板框压滤机进行污泥脱水。脱水后的污泥外运，滤液进入漂洗水处理系统。
废酸与废脱脂液可实现同时处理。 处理机理如下：
2HCl+ Ca(OH) 2 CaCl2+2H2O
FeCl2+ Ca(OH)2 CaCl2+Fe(OH)2↓
2FeCl3+3Ca(OH)2 3CaCl2+2Fe(OH)3↓
ZnSO4+ Ca(OH)2 CaSO4+Zn(OH)2↓
CuSO4+Ca(OH)2 Cu(OH)2↓+CaSO4
废漂洗水产生量为8.5m3/h，废漂洗水经管道流入废漂洗水贮罐，然后自流进入漂洗水混凝反应槽，通过投加石灰、絮凝剂经空气曝气搅拌氧化使水中的Fe2+氧化成Fe3+产生Fe(OH)3 絮体，同时水中的磷酸盐与Ca2+反应产生Ca3(PO4)2沉淀，同时调节PH值至中性。 反应后的混合液流入污泥沉淀池，经重力沉降液固分离后，污泥排入污泥浓缩池经化学调质处理后，用污泥泵输入板框压滤机进行污泥脱水。处理后的出水达标外排。脱水后的污泥外运，滤液回入原处理系统。 处理机理为：
2HCl+ Ca(OH) 2 CaCl2+2H2O
FeCl2+ Ca(OH)2 CaCl2+Fe(OH)2↓
2FeCl3+3Ca(OH)2 3CaCl2+2Fe(OH)3↓
ZnSO4+ Ca(OH)2 CaSO4+Zn(OH)2↓
CuSO4+Ca(OH)2 Cu(OH)2↓+CaSO4
2PO43-+3Ca2+ Ca3（PO4）2↓
各单元功能介绍
|
序号
|
名称
|
功能
|
|
1
|
废水储罐
|
接纳漂洗水与回收的滤液，并起到调节水量与水质的作用。
|
|
2
|
废酸储罐
|
接纳废酸，调节废酸的水量与水质。
|
|
3
|
废脱脂液储罐
|
接纳废脱脂液，调节废脱脂液的水量与水质。
|
|
4
|
废水反应罐
|
曝气使得Fe2+氧化成Fe3+，并投加石灰调节PH至8左右，中和废水中的酸，使铁离子生成沉淀，是污水站的关键部分。
|
|
5
|
废酸反应罐
|
有单独处理废酸和废酸与废脱脂液一起处理的两种运行方式，投加石灰中和废酸，在PH=10~11的条件下，使酸中的铁离子生成沉淀，排入污泥池。
|
|
6
|

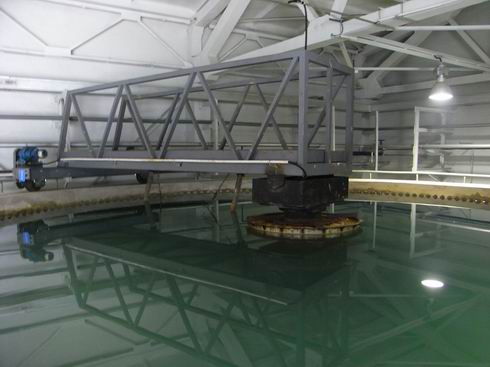

污泥沉淀池
|
废水反应罐的水经过投加絮凝剂进入污泥沉淀池，沉淀池的水流方向为自下而上、自中心向四周，使产生的矾花(絮状沉淀物)沉淀至池底，经刮泥机刮至泥斗，定时排至污泥池，沉淀池表面清水经出水堰流至放流井。
|
|
7
|
污泥池
|
接纳来自污泥沉淀池排出的污泥与废酸反应罐排出的废水，污泥池起到均衡水质，缓冲水量的作用且有一定的浓缩作用。
|
|
8
|
压滤机
|
污泥池的污泥经污泥泵送至压滤机，压滤机起到固液分离的作用，将水中的沉淀物（污泥）压成泥饼外运，而滤液经滤液回收系统送至废水储罐，对废水起一定的稀释作用。
|
|
9
|
检查井
|
监测出水的PH，若PH超出设定范围，则进水停止。
|
 |
 |
