项目名称
河南巩电热力公司锅炉烟气脱硫工程
项目概况
河南巩电热力有限公司位于河南省巩义市，现有2台130t/h循环流化床锅炉，通过一座10米高的烟囱排放烟气；按国家环保要求，需要进行烟气脱硫，以保证锅炉出口烟气SO2达标排放，本工程采用钠钙双碱法脱硫工艺。
工艺流程

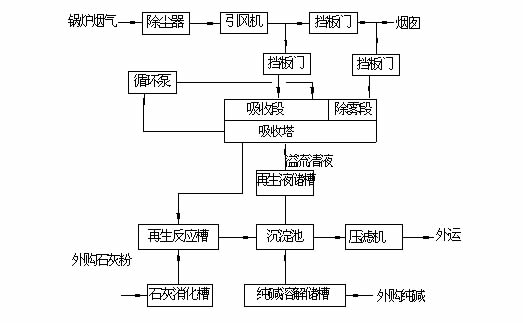

本技术方案采用双碱法进行烟气脱硫，工艺流程框图如下图所示：
 |
锅炉烟气经由静电除尘器除尘后，由引风机送入吸收塔，在引风机出口将烟道分为旁路烟道和运行烟道，分别设有烟气插板门控制。旁路烟道主要用于事故处理和脱硫系统检修。在脱硫系统正常运行时，烟气由脱硫塔中下部的烟气入口进入，经除尘降温喷淋层喷入工艺水除尘降温，使烟气温度降低到适宜吸收反应的温度后，向上流经喷淋层。经三层喷淋的吸收浆液洗涤后，经过吸收塔上部的两级除雾器，截留烟气中的微小液滴后经烟囱排放。
吸收浆液的制备和循环如下：将购入的碳酸钠定量加入碳酸钠溶解储槽中进行溶解和贮存，再由碳酸钠补充泵连续补充至再生液储槽，与沉淀池溢流清液（再生液）一同由再生液泵打入塔底循环槽。吸收塔循环槽内的循环吸收液通过循环泵送至吸收塔喷淋装置进行喷淋吸收，然后由排浆泵打入再生反应池。外购生石灰粉定量加入石灰消化池中进行消化和配浆，然后由浆液泵连续补充至再生反应池。在再生反应池中，与SO2反应的钠碱被石灰浆液再生后，排入沉淀池分离，池底液体定期由渣浆泵外排抛弃，溢流清液进入吸收塔。
