过滤系统选型
 |
人气：2191 发布时间：2008-10-20 14:59 关键词：其它 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
过滤器基本参数：
最大工作压力* 10公斤
最小反冲压力* 2.8公斤
系统压力损失 0.08-0.8公斤
每SPINE单元设计流量 （M3/Hr） 5 (20微米)， 10（55 微米）， 15（大于100微米）
反冲洗时每SPIN单元流速 8-10立方米/小时
反冲洗时每SPIN单元耗液量 17-33升
材料 PP 或，NYLON
最高工作温度* 70度
*对于超出此参数的过滤系统请咨询当地ARKAL公司代理

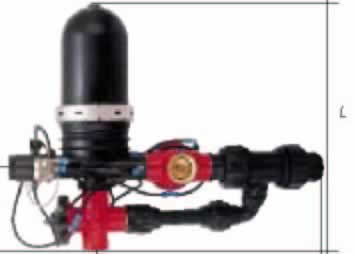

2英寸SPIN KLIN 过滤单元,单体过滤系统和过滤系统
.jpg)
.jpg)
2英寸SPIN KLIN 过滤单元内含一个SPINE，标准单体过滤系统由一个2英寸SPIN KLIN 过滤单元和两个反冲洗阀及控制配件组成。过滤系统由多个2英寸SPIN KLIN 过滤单元和相应的阀门,控制件,及管道组成,个各配件可灵活组装,已满足过滤流量占地,反冲等要求。另外有外源反冲型，空气辅助反冲型（A.A.F.）共三中种模式
总管材料: 304不锈钢/316不锈钢/碳钢表面喷聚脂/全塑
3英寸SPIN KLIN 过滤单元和过滤系统
一个3英寸SPIN KLIN 过滤单元含2个SPINE，过滤系统是由多个3英寸SPIN KLIN 过滤单元和相应的阀门，控制件，及管道组成，各配件可灵活组装，以满足过滤流量，占地，反冲等要求。
总管材料: 304不锈钢/316不锈钢/碳钢表面喷聚脂/全塑
SPIN KLIN 过滤系统选型
|
过滤单元数
|
耐压bar
|
反冲压力bar
|
最大流量ton/h
|
外型尺寸mm
|
重量kg
|
|||||
| 100-400u | 55u | 20u | 长 | 高 | 宽 | 标准 | 全塑 | |||
|
2英寸标准过滤单元 (每个过滤单元含一个 SPINE)
|
||||||||||
| 2 | 10 | 2.8 | <40 | <26 | <15 | <545 | 815 | 720 | 79 | 70 |
| 3 | 10 | 2.8 | <60 | <40 | <23 | <845 | 815 | 720 | 100 | 90 |
| 4 | 10 | 2.8 | <80 | <53 | <32 | 1145 | 815 | 720 | 121 | 120 |
|
3英寸标准过滤单元 (每个过滤单元含两个 SPINE)
|
||||||||||
| 3 | 10 | 2.8 | 90 | 60 | 30 | 900 | 1365 | 865 | 160 | 150 |
| 4 | 10 | 2.8 | 120 | 80 | 40 | 1200 | 1365 | 865 | 185 | 170 |
| 5 | 10 | 2.8 | 150 | 100 | 50 | 1500 | 1365 | 865 | 223 | 203 |
| 8 | 10 | 2.8 | 240 | 160 | 80 | 1290 | 1640 | 1125 | 500 | 420 |
| 12 | 10 | 2.8 | 360 | 240 | 120 | 1290 | 2105 | 1125 | 610 | 510 |
| 15 | 10 | 2.8 | 350 | 300 | 150 | 1760 | 2105 | 1970 | 750 | 630 |
| 18 | 10 | 2.8 | 540 | 360 | 180 | 1760 | 2170 | 1970 | 900 | 720 |
|
4英寸标准过滤单元 (每个过滤单元含五个 SPINE)
|
||||||||||
| 3 | 10 | 2.8 | 300 | 200 | 1450 | 1480 | 830 | 335 | 290 | |
| 4 | 10 | 2.8 | 400 | 267 | 1950 | 1520 | 900 | 435 | 370 | |
| 5 | 10 | 2.8 | 500 | 333 | 167 | 2450 | 1520 | 900 | 565 | 485 |
| 6 | 10 | 2.8 | 600 | 400 | 200 | 2950 | 1560 | 970 | 705 | 610 |
**对于更大的流量可以模块式增加单元。进出口可由客户指定。
标准反冲方式为过滤流体压力，也可用外压，例如空气等
反冲控制可时间/压差形式
对于杂质含量很高的液体，流速适当减低
