南方ZC-Ⅲ型回转反吹扁袋除尘器技术
来源：杭州南方环境净化设备有限公司 阅读：1892 更新时间：2008-05-07 13:47内容提供：杭州南方环保
关键词：回转反吹 烟气净化
一、工作原理
过滤工况：

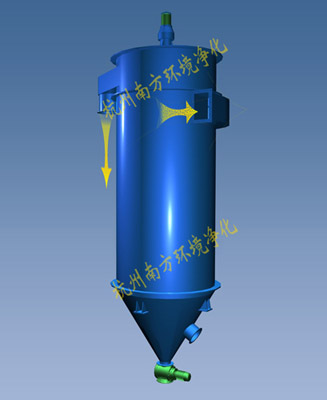

含尘气流由切向进入过滤室上部空间，大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗，小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留，净化空气透过袋壁经花板上的文氏管汇集于清洁室，由通风机吸入而排放于大气中。
再生工况：
随着过滤工况的进行，滤袋阻力逐渐增加，当达到反吹风控制阻力上限时，由压差变送器发出讯号自动启动反吹风机构工作。
具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘，旋臂分圈逐个反吹时，随即关闭左右两旁道口风门，使滤袋处在相对静止状态，避免了灰尘下落的“再吸附”现象，如此逐个过滤、反吹，周而复始，当滤袋阻力降到下限时，反吹风机构自动停止工作。其急灰由下部的排灰机构排出。
二、组成部分
它由以下四部分组成：
1、上箱体：包括除尘器盖、旋转揭盖装置、清洁室、换袋检修孔、防爆门、净气出口。
2、中箱体：包括花板、滤袋、滤袋框架、文氏管、过滤室筒体、进气口、中箱检修门定位支撑架。
3、箱体：包括灰斗、星形卸灰阀、支座。
4、风清灰机构：包括旋臂、喷口、分圈反吹机构、反吹风管、反吹风机、旋臂减速机构。
 |
