XHCEMS-40A型烟气排放连续自动监测系统
来源：河北先河科技发展有限公司 阅读：4631 更新时间：2009-05-22 16:02XHCEMS-40A型烟气排放连续自动监测系统，用于连续在线监测SO2、NOX、CO、CO2、颗粒物、含氧量、温度、压力、流速、湿度等参数。对所测到的数据进行处理和存贮，生成图表、报表，并可通过电话线、网络等形式与上级环保部门进行联网操作。广泛应用于电力、供热、冶金、建材、垃圾焚烧等行业各种锅炉废气排放烟道中颗粒物、SO2、NOX、CO、O2、烟气流量、温度、压力等参数的在线监测。

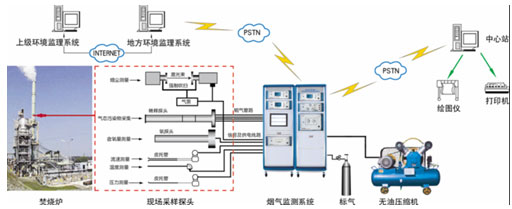

1 产品结构
该系统由四部分组成：
气态污染物监测子系统
烟尘监测子系统
烟气参数监测子系统
数据采集仪和中心站软件
2 工作原理及性能特点
2.1 气态污染物监测子系统
气态污染物监测子系统采用稀释采样法抽取烟气样品，测量采用物理光谱技术（原理如图-3）。稀释采样单元包括无油压缩机、零气发生器、稀释控制器和稀释探头。零气发生器将压缩空气中的SO2、NOX、CO 、水分去除，保证稀释气的纯净度，消除测量背景误差。基于文丘里原理的稀释探头产生足够的真空度，保证音速小孔的采样流量，稀释气的流量是由稀释控制器所保证的。稀释后的SO2、NOX、CO监测采用空气质量监测系统的配套仪器。

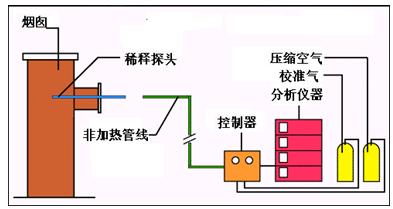

气态污染物监测子系统原理图
2.1.1 稀释采样探头
2.1.1.1工作原理
稀释采样探头由音响小孔和采样探头两部分组成。当压缩零气进入采样探头时，在文丘里喉部产生巨大的真空度，烟气在此真空度的作用下，通过音响小孔被吸入采样探头，并与零气按照固定比例混合稀释后形成样品气，样品气通过采样管线传输到监测仪中完成测量。
2.1.1.2性能特点
烟气采样流量极低，减缓探头过滤器污染，维护量极小。
采用两极过滤，并具有自动反吹功能，清除积尘，减少人工维护量。
稀释探头无电气连接，无特殊安装场合限制。
探头采用耐腐蚀、耐高温材料，保证恶劣环境运行的可靠性。
2.1.2 零气发生器
2.1.2.1工作原理
无油压缩机产生的压缩空气进入零气发生器后，通过滤芯的吸附、再生、过滤等方式将压缩空气中的水分、NOX、SO2、颗粒物等去除，为烟气系统提供高稳定、纯净的零空气，用于本系统的稀释采样和校准。
2.1.2.2性能特点
气源可采用工厂仪表或无油压缩机产生的压缩空气。
采用吸干技术去除压缩空气中的水分，露点温度可达-40℃。
零气通过空气压力调节器控制，保证输出压力的稳定。
具有自动排水功能。
采用博孚氧化剂将NO氧化成NO2，再用活性炭将压缩空气中的NOX、SO2等去除。
采用精密过滤器，去除压缩空气中的颗粒物，保证气体的纯净度。
2.1.3 XHSO2—40A型紫外荧光法SO2自动监测仪性能特点
高、低量程自动转换
紫外光源产生谱线，消除样品中水分对测量结果的影响，高灵敏度的PMT使测定结果达ppb级。
采用比率测定技术对测量结果进行修正，消除激光源老化对测量结果的影响。
采用除烃器去除样气碳氢化合物对测量结果的影响。
过程记录可存储和显示近期有效的标准、停电等信息。
具有故障诊断功能。
大屏幕图形点阵式液晶显示器。
中文界面、菜单结构，操作方便。
具有RS232数字输出和模拟输出。
测量浓度值可以mg/m3、µg/m3、ppm、ppb单位表示。
具有自动校准和手动校准功能。
具有来电自动启动功能。
内置采样泵。
2.1.4 XHNOX—40A化学发光法NOX自动监测仪性能特点
可同时测定样气中的NO、NO2、NOX，高灵敏度的PMT使检测限达ppb级。
量程可任意设置、自动转换。样气通过钼转换器，将NO2转换为NO，进行NO2的测定。
单通道结构，没有切光器，不需要更换皮带和马达，提高了可靠性。
臭氧发生器采用无消耗渗透膜干燥器，免除了更换干燥剂的烦琐。
软件自动修正温度、压力对测量结果的影响。
过程记录可存储和显示近期有效的校准、停电等历史信息。
具有故障诊断功能。
大屏幕图形点阵式液晶显示器。
中文界面，菜单结构，操作方便。
具有RS232数字输出和模拟输出。
测量浓度值可以mg/m3、µg/m3、ppm、ppb单位表示。
具有自动校准和手动校准功能。
具有来电自动启动功能。
2.2烟尘监测子系统
该仪器采用动态检测原理，连续准确监测烟道中的颗粒物，可广泛应用于大烟囱、除尘器和燃烧过程管道等场合。
2.2.1 工作原理
XHDM-40A型烟尘监测仪的传感系统由穿过烟道中间的相对的两个探头组成。发射探头中的大功率发光二极管发射一束波长恒定的光脉冲，穿过烟道到达接收探头。当粉尘通过二极管发射光的光路时，会使接收信号引入低频调制。这个低频调制的振幅与穿过光束的烟尘浓度成正比。该技术相对于其它的浊度计的优点是它完全没有零点漂移。
2.2.2 性能特点
采用动态检测技术，无零点漂移
镜头被粉尘覆盖达90%时仍能准确测量
IP65 （NEMA-4X）防风雨结构，满足室外工作需求
采用脉冲式发光二极管光源，不受环境光线影响，测量准确
传感探头具有吹扫系统，延长维修间隔
传感探头箝式安装，易于维护
适用于大烟囱， 除尘器和燃烧过程管道等
2.3 烟气参数监测子系统
烟气参数包括烟气温度、静压、流量、含氧量和湿度。这些参数通过相应的传感器转变成电信号，由数据采集仪采集并存储。
温度测量采用工业用铂电阻法，集温度传感与变送于一体。铂电阻将烟道温度转换为4~20mA电信号，并传给数据采集仪。
烟道静压测量采用压力变送器；流速测量采用皮托管差压法。烟道流速与动压具有一定的关系，皮托管产生的动压转给微差压变送器，微差压变送器再将压力转换为4~20mA信号。为避免皮托管测量端积尘，我们采用自动反吹技术，定时对皮托管进行维护，保证了测量的准确性。
氧量监测采用氧化锆传感器，氧化锆晶体在高温下与氧浓度具有一定的关系，根据该关系，氧监测单元将氧浓度转换为电信号。
2.4 数据采集与控制系统
数据采集与控制系统实现监测数据的采集、存储。此外，还可实现对采样探头的定时自动反吹维护。
我公司研制开发的数据采集与控制系统采用工业用可嵌入式单片机系统，具有体积小，可靠性高等特点。温度、压力等烟气参数通过单片机进行采集，并将4~20mA转变成数字量，然后通过RS-485总线传输给子站数据处理系统，最远传输距离达1km；SO2、NOX、CO参数通过RS-232接口传输给现场数据采集系统。本系统除可采集以上参数外，还可以实时查询系统的仪器状态，便于用户足不出户就可掌握系统运行状况。
该系统可实现对两个烟道的分时监测，并可根据需要扩展到多个烟道，从而为用户节约成本。此功能还可以应用到脱硫除尘效率的监测。
控制系统主要包括一个阀组，通过设置可实现对皮托管、稀释探头的定时自动反吹，以防积尘，影响监测结果。
