凌志YHG1800型转碟曝气机
 |
人气：2302 发布时间：2011-01-12 14:47 关键词：曝气搅拌 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
构 造
氧化沟用 YHG1800 型推流式转碟曝气机属于机械转碟曝气机中的水平轴盘式表面转碟曝气机。
 |

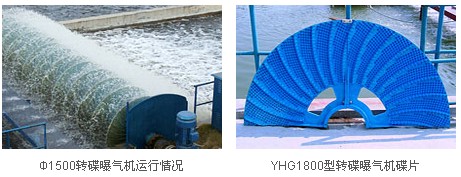

转碟曝气机由曝气机转盘、水平轴、轴承座、联轴器、减速器、电机等组成。转碟曝气机的核心部件为类似涡轮推流式曝气机碟片，该转碟曝气机已获国家二十多项环保设备专利，其中实用新型专利号为： 01266574.6 。转碟曝气机的碟片上呈类似涡轮状均匀而规则地排列弧形凸条，凸条垂直碟片表面方向一侧分布有呈波浪状连续布置的凹凸槽，另一侧为多格呈坡度的隔舱。曝气机的各凸条之间设有圆形盲孔。该设计充分应用了力学原理，能够在相同的动力条件下得到最佳充氧效果和推流能力。转碟曝气机的碟片采用高压注塑一次成型的加工工艺。克服了以手糊模压加工方式或用玻璃钢为原料的一系列不足，具有不变形、耐高温、抗冲击等特点。其特殊结构使转碟曝气机的碟片运行时形成无数小水帘，将空气裹入水中，同时曝气机碟片上的盲孔结构可以带入大量空气和水处理水充分混合，空气中的氧于是溶入水中，形成水体充氧。整圆碟片重为 45KG / 圆，整轴安装数量较原 Φ 1400 碟片少约一半，带整机充氧效果在一般情况下都能提高 50% 左右，根据设计需求，可将转碟曝气机的充氧效果提高到 Φ1400 型的 2-3 倍。整机推动能力也可以提高一倍以上，结合公司最新的专利奥贝尔氧化沟，曝气充氧和污水处理能力大大提高。转碟曝气机的转碟安装密度一般采用2-3 片/米，可根据需氧量作相应的曝气机设计。
转碟曝气机的水平轴采用厚壁无缝钢管制造，表面作特种玻璃钢防腐处理。目前水平轴的尺寸有两种规格： Φ219 ×(14-22) mm ； Φ325 ×(16-24) mm 。可根据用户沟宽的要求加工成各种长度，能满足各大、中、小型氧化沟对曝气机组的需求， YHG1800型推流式转碟曝气机已在国内多个城市污水处理、造纸污水处理、皮革污水处理工程中广泛应用。
技术说明
型号标记YHG1800-A：H表示氧化沟，1800表示转碟直径，A表示转碟曝气机。
技术性能 ：
转碟曝气机的曝气机转碟直径： 1800mm
转碟曝气机适用转速： 43 — 58rpm ；经济转速： 50rpm (本公司根据不同沟型、水深、配制等条件推荐最佳经济转速)
最佳浸没深度： 500 — 700 mm ；经济浸没深度： 680mm
在标准状况：转碟曝气机工作水深 5.5m ，浸没水深 680mm ，转速 50rpm 时
单片标准清水充氧能力： 3.63kg 0 2 /h.ds
单片充氧动力效率(以轴功率计)： 2.85kg 0 2/kw.h
单片推动力： 139.4m 3 /ds( 指标准测试条件下，且氧化沟内平均流速 0.3m /s 状况下 )
转碟曝气机适用工作水深：≤ 6.5m
水平轴跨度：单轴≤ 10 m ，双轴≤ 14m ，多轴可达 20m
曝气机碟片安装密度：≤ 4ds/m ，建议 2—3ds/m
特殊性能
1、转碟曝气机的碟片材质为轻质高强玻纤增强数量塑料，工作效率高，而且使用寿命长。
2、YHG1800 型推流式转碟曝气机推流深度大、搅拌能力强，能保证混合液保持一定流速充分混合。
3、转碟曝气机单片充氧能力大，推动距离长，设计机组数量可以相对减少。
4、氧化沟有效水深可达 6.5 米 ，使占地面积大大减少。

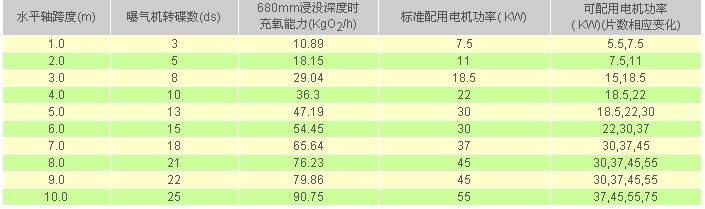

常规选型配置表
YHG1800—A转碟曝气机在50转/分，不设导流板、不设导流墙，且未设任何增氧措施，标准状况4m水深下的转碟曝气机整机性能(安装密度：2-3片/m)：
 |
