XJY-ZG正方形沉淀池周边传动刮吸泥机
 |
人气：2907 发布时间：2010-07-28 17:11 关键词：其它 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
概述：
XJY-ZG正方形沉淀池周边传动刮吸泥机主要用于城市给水、污水处理厂的初次沉淀、二次沉淀作为污吸泥刮集排除；还可作为污泥浓缩池的污泥浓缩作用。由于该设备采用了绞支式刮臂机构和刮板呈对螺旋线状布置，具有工作安全可靠，当污泥负荷超于正常工作范围时，刮吸臂能自动抬起，起保护作用，运行平稳，污泥吸泥刮集效果好等特点。该设备不同于悬挂式中心传动刮吸泥机，采用周边传动的方式，所以主要用于给水或排水工程中池径较大的辐流式沉淀池。
结构及工作原理：
结构：XJY-ZG型正方形沉淀池周边传动刮泥机主要由中心旋转支座、导流筒、工作桥及附设于工作桥上的驱动机构，刮臂、刮板、吸泥、撇渣机构，铰链四连杆机构、斜支座、设斜拉杆及可调节吊扣、接地滚轮等部分组成。工作桥置于池中心支墩及池边平台上，为提高刮吸泥效率，支墩处的工作桥延伸一定的长度．在集泥坑的对称一侧处设置一组刮吸板机构。
工作原理：原水从池底部经中心支墩上部出水窗流出，由导流筒导流，向池四周呈幅射状扩散，流速逐渐缓慢由此水中悬浮物也渐渐下沉积于池底。工作时，工作桥池边，端梁一侧的驱动机构带动走轮以中心支墩为轴心作旋转运动，绞支式刮臂带动附设的刮吸板机构将沉淀于池底的污泥向中心集泥坑刮吸集，由池内水压将淤泥排除池外。当本设备附有撇渣机构时，撇渣板沿刮板方向将浮渣撇至排渣斗内，排渣斗内自动冲水将渣排出池外。
主要技术参数：
1.型号说明：XJY-ZG正方形沉淀池周边传动刮吸泥机

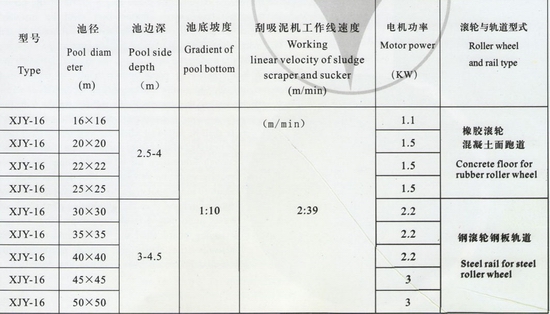

2.规格性能表
 |
安装与操作要求：
驱动端型星摆线针轮减速机安装时应找水平，允差为0.2mm/m，减速机轴与滚轮轴之间的不平行度允差为0.5m/m：传动链轮：两链轮的齿厚巾心线要在同一平面上，偏差允许1mm，链条从动边的驰垂度为链轮中心距的1.5-2.0％；旋转支座应水平安装，起基础水泥面应用仪器校准；刮臂架与工作桥的相对固定应在安装时现场进行，刮板与池底间距保持在50 mm左右，每挡板之间的间距必须按照图纸尺寸与刮臂焊牢；当走道为钢轨时，安钢轨安装要求进行；中心支座轴承安装时应加足润滑剂。操作要求；池内及轨道上不得存放垃圾及障碍物；空负荷运行时间不少于 2h，各运转部分不得有干扰现象或不正常的声响和跳动现象产生。刮泥板与池底最高处(由土建施工造成)不得有碰触；负荷运行应在空负荷运行后进行，时间不少于24h，油温不超过40℃；停止运转时，应先停止向池内进水，刮泥机继续运转2周后方可停车；每天定期向传动链加润滑油，减速机之间润滑油应加至油标尺规定刻度。检查电动机、蜗轮减速机的温升情况，一般不得超过60℃。如温升过高，应采用减少水量或轮休等方法调节。
维修与保养：
定期检查减速机内的机油，保证油面高度；每3-4个月检查一次链条磨损状况并通过调整减速机与滑轨问的相对固定位置调节链条的松紧；半年一次更换减速机内的润滑油；每年进行一次全面检修，对磨损严重的零件及时更换，如油漆脱落重新油漆。
注意事项：
订货时，用户需提供沉淀池的池外形规格、池边深度、池体坡度等条件，以便选定刮泥机的型号、规格，如对出流堰板等有特殊要求时，应提供工艺布置图，以使设备供货时能满足工程要求。本设备供货范围可包括出流堰流、挡板、刮渣装置、排渣斗以及电气控制箱等附件，订货时应注明所需配套项目内容。
