一、概 述
上海安申公司设计、制造的脉冲袋式除尘器，是国内外用户广泛使用的高效净化设备。它适用于捕集微细小干燥的非纤维粉尘，它的主要特点是：
|
ASMC-Ⅱ中型脉冲袋式除尘器 |
1、采用了当前先进的长纤维纺黏聚酯滤料制成的过滤元件，耐磨、耐油、可水洗，大大提高了过滤面积和除尘效率，具有阻力低、使用寿命长，净化后的无味无害气体可回到室内。
2、采用了先进的全自动高压脉冲清灰技术。处理含尘气体能力大，清灰更彻底，配套提供的CMOS数字集成电路脉冲控制仪和正常工作100万次以上的脉冲电磁阀，使设备运行稳定可靠。
3、整体框架结构设计的壳体，提高了设备的抗负压性能;顶揭盖安装、更换过滤元件方便、快捷；中、小型设备风机、电器控制柜、分水滤气器、过滤元件组装成套发运，使用简便。
4、卸灰方式可采用手动蝶阀储灰筒卸灰；螺旋输送机、星型卸灰阀卸灰等方法灵活多样。
5、设备结构合理，外型美观。可配套提供维修平台、爬梯、风机、风机消声器、电气控制柜。可按客户要求量身定做，使之更符合客户使用的要求。
上海安申公司制造的脉冲袋式除尘器广泛运用于冶金、铸造、建材、水泥、化工、橡胶、粮食、饲料、机械、轻工、制药、矿山、木工、电力、物料输送等部门，已成为清除污染、保护环境、回收物料的先进设备。

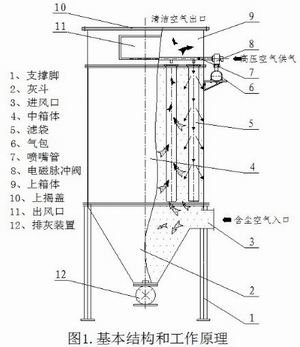

二、除尘器基本结构和工作原理（图1）
 |
含尘空气由进风口进入除尘器箱体内，因气流体积突然扩张，流速骤然降低，颗粒较大的灰尘由于碰撞和自重的作用，从含尘气流中分离出来，沉降到下箱体灰斗内。较细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋经文氏管从上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷孔喷射到对应的文氏管（称为一次风），并在高速气流通过文氏管时诱导数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋瞬间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除，落到灰斗的粉尘经排灰系统排出。
由于清灰是依次分别向几组滤袋进行，并不切断需要处理的含尘空气，所以在清灰尘过程中，除尘器的处理能力保持不变。其清灰（脉冲）间隔、宽度、周期可以按照尘粒性质，含尘浓度及过滤风速的具体情况进行调整。
三、喷吹系统组成及工作原理
喷吹系统的组成（图2）。脉冲阀A端接压缩空气气包，B端接喷吹管，控制阀动作由控制仪发出指令。在控制仪无信号输出时，控制阀的活动铁芯封住排气口，脉冲阀处于关闭状态。当控制仪发出信号时，控制阀将脉冲背压室与大气相通，脉冲阀开启，压缩空气由气包通过脉冲阀经喷吹管小孔喷进文氏管，改成滤袋内瞬时正压，实现清灰。
 |
对一排滤袋喷吹的时间L称为脉冲宽度，也称为喷吹时间；相邻两排滤袋喷吹间隔时间tn称为脉冲间隔，也称为喷吹间隔；对每一排滤袋都进行过一次喷吹的时间T称为脉冲周期，也称为喷吹周期。L、tn及T值的大小根据滤袋清灰要求，通过脉冲控制仪整定后实行自动控制。
1、脉冲控制仪：
脉冲控制仪是脉冲袋式除尘器的主控设备。本除尘器采用DMK-3CS型脉冲控制仪，该控制仪采用CMOS数字集成电路和NPN低频大功率三极管组成的电子无触点开关，具有一定的集成度和抗干扰能力，耗电省，在电源电压有较大幅度摆动时，仍能正常工作。运行时无噪声、无火花、无触点、无机械易损元件、体积小、重量轻、寿命长、工作可靠、维修方便。如直接装在除尘器本体或集中控制的机柜上。
2、电磁脉冲阀

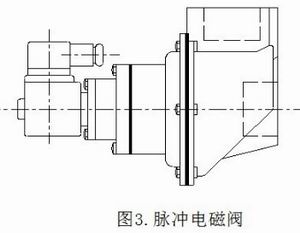

电磁脉冲阀（图3）是脉冲袋式除尘器喷吹系统的主要装置，它是向滤袋内喷吹压缩空气的开关。受脉冲控制仪输出信号的控制。本除尘器采用DMF-2L-B型电磁脉冲阀，它将脉冲阀（差动气阀）与先导阀（控制阀）组合在一起，除阀体进气口与储气筒金属管连接外，阀体本身无软管连接。造型新颖，结构合理，安装方便，工作可靠，寿命长，清洗能力大，耗电量小。阀体采用铝硅合金压铸而成，经表面处理后具有一定的防腐蚀能力。
 |
3、清灰气源
脉冲袋式除尘器清灰使用的压缩空气必须经过严格的除油除水净化处理，否则，不仅影响电磁脉冲阀正常工作，而且使油水与粉尘粘结在滤袋上，缩短滤袋寿命，影响除尘效率，因此要求在压缩空气入口处设置过滤装置。凡是脉冲袋式除尘器的供气管网不允许接其它用气点，以保证气压、气量的稳定。
