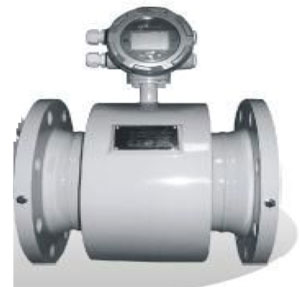

电磁流量计
 |
人气：1746 发布时间：2008-05-31 11:04 关键词：其它 产品型号： 应用领域：水处理 产品价格：面议 想了解更多产品详情，请 |
一、工作原理
电磁流量计是一种应用法拉第电磁感应定律的流量计。流量计的测量管是内衬绝缘材料的非导磁合金短管。两只电极沿管径方向贯通管壁固定在测量管上，其电极头与内表面基本平齐。励磁线圈由双向脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E，电动势E正比于磁通密度B、测量管内径D与平均流速的乘积、电动势E（电流信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流量、总量，并能输出模拟、脉冲等信号，用于流量的控制与调节。
.jpg) |
二、技术性能
1、公称通径：10、15、20、25、32、40、50、60、80、100、125、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200mm
2、最高流速：10m/s
3、精确度：示值的±0.5%或±2.5mm/s(按实测流量选较大者)
4、测量管材料：碳钢、不锈钢1Cr18Ni9Ti
5、衬里材料：聚四氟乙烯(PTFE)、聚全氟乙丙烯(F46)、聚氯丁橡胶(CR)、聚氨酯(UR)、聚苯硫醚(PPS)
6、电极材料：不锈钢0Cr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛、钽、铂、铱合金、不锈钢涂覆碳化钨
7、连接法兰材料：碳钢
8、外壳防护：IP68(仅分离型橡胶或聚氨酯衬里传感器)水下10m；IP65(其它)
9、距离：对分离型流量计，其转换器与传感器间距一般不超过100mm，超过100mm，需特殊订货
10、防爆标志：ExdeibⅡBt4 ExdeibⅡCt3/Ct4
4、工作条件
