含铅危险固体废物的环保再生处理方法
1、引言
锡铅合金焊料在电子信息产品制造过程中广泛应用，在焊接过程中，由于高温氧化产生大量的氧化渣。氧化渣的主要成分为锡铅氧化物，属于含铅危险固体废物，其无序排放物对人类和环境具有极大的危害作用，为国家强制管理的危险固体废物范畴。
目前，天津市使用铅锡焊料的单位已达数百家，即有规模较大的独资、合资、国营等生产企业，也有相当数量的较小规模的集体和私营企业，分布在我市各个区县。这些生产企业每年产生的含铅固体废物至少有一数百吨以上，处理渠道和方法混乱，无序扩散严重，极易造成对环境的二次污染。
2、实验
处理废焊渣一般采用直接加热分离法，这种处理方法不仅回收率低，而且由于“铅烟”挥发直接进入大气，造成环境二次污染，目前已被禁止使用。本文采用液体覆盖还原技术，不仅有效地抑制了“铅烟”挥发，而且可将锡铅氧化物还原，使废焊渣的回收率达到90%以上，既保护了环境，有提高了资源的再生利用率，效果理想。
采用加热和液体覆盖及还原技术不仅可使锡铅氧化物还原，由于其处理温度较低，不产生铅烟或其它有害气体。锡铅氧化物的还原过程为：
PbOx + R = Pb + OR (1)
SnOy + R = Sn +OR (2)
式中：PbOx 为铅氧化物，R 为液体还原剂，Pb 为还原铅，OR 为氧化物，SnOy 为锡氧化物，Sn 为还原锡。
在上面的再生处理工艺中，成功地采用了液体覆盖还原剂。这种还原剂为无毒的有机类材料，是可生物降解物质，其本身和氧化物对人类和环境无害。
3、处理工艺流程
3.1、废焊膏
对废焊膏采用物理加温处理工艺，使废焊膏中的焊剂和焊料分离。在处理过程中，由于温度控制在240℃以下较低范围，且有焊剂覆盖，不产生铅烟和其它有害气体；废焊膏容器用溶剂洗净后可作为普通的塑料制品处理，清洗液可以蒸馏回收。
3.2、废焊渣
采用加热和液体覆盖及还原技术不仅可使锡铅氧化物还原，由于其处理温度与上述废焊膏加温处理温度相同，亦不产生铅烟或其它有害气体。
3.3、预处理
按检验结果对焊膏和焊渣进行分类。焊料的预处理工作是去掉包装物，并要求包装物不能有残留的焊渣；焊膏的预处理工作是将其从塑料包装瓶中取出，并将塑料瓶用溶剂洗净。
3.4、含铅固体废焊料再生处理工艺流程

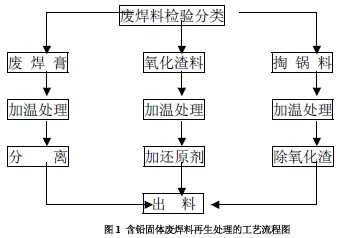

图1 是含铅固体废焊料再生处理的工艺流程图。按图所示，首先要对废焊料进行检验分类，并对废焊膏、废氧化渣和掏锅料分别采用不同的工艺进行回收处理。
 |
3.5、无铅废焊渣的回收处理
无铅废焊渣的回收处理工艺与可采用图1 所示的处理工艺，但需要注意的是无铅焊料的交叉污染问题突出，分类和筛选工作是非常重要的，如果处理不当，回收获得的焊料将是混合物，其再利用价值大大降低。
4、需要说明的其它问题
4.1、安全防护
由于采用电加热器对含铅固体废物进行再生处理，要确保用电安全，作业时应穿绝缘鞋并带绝缘手套。加热搅拌时，注意防止加热器中液体溅射，以免烫伤身体。焊料出料和浇铸时，要小心操作，避免高温液体溅射。浇铸钢模必须干燥，地面不准积水并严禁油污。加热器加料作业时应防止爆炸物和潮湿物混入其中。加热器应定期由专人负责维修，确保作业安全，杜绝隐患。作业现场保持清洁卫生，通风良好。
4.2、环保措施
在含铅固体废焊料装卸和运输过程中，要求含铅固体废焊料的包装应有足够的强度，避免焊料散落污染环境。每次作业都要配带铁桶和其他专用工具，以便在焊渣散落时采取有效措施进行及时清理。
含铅固体废焊料的再生处理，铅烟和废灰是有可能造成环境污染的两个因素。废灰是焊料处理后的残余物，呈小颗粒或灰状。这种残余物是铅锡的氧化混合物，其对专业冶炼厂仍具有再利用价值。在含铅固体废焊料的再生处理时，这种残余物收集在铁桶中保存，定期有偿处理给冶炼厂。不存在残余物污染环境的问题；另外，液体覆盖还原处理废焊料工艺，一方面，由于温度控制在240℃以下较低范围，远低于400℃以上铅烟产生的温度。另一方面，液体还原剂的表面覆盖也有效地抑制铅烟的逸出。这样，不仅有效地还原了焊渣中的铅锡氧化物，而且也有效地避免了残余物和铅烟对环境的污染。
5、结束语
目前，我市对危险废物的处理具有严格的管理措施，并按危险废物的种类认定了相应的处理单位。含铅固体废焊料作为固体危险废物之一，天津市环保局也认定了相应的回收再生处理单位，使我市该类危险废物具备了有偿利用的合法渠道。
使用微信“扫一扫”功能添加“谷腾环保网”
