密闭式循环水冷却系统
更新时间：2010-07-16 14:20
来源：
作者:
阅读：7275
1.具有辅助喷淋装置的半密闭型循环水冷系统
作为常规工业设备的水冷, 往往对循环水的纯 度没有很高的要求, 所以可以取消水纯化系统。下 面为一个用于北京某玻璃厂真空镀膜机的水冷系 统。该厂原来采用传统的自来水直流的方法对真空 镀膜机进行水冷却, 不仅耗水量大, 且管路及设备锈蚀严重, 经常造成堵塞; 在高温潮湿季节, 还常常发生水温超标现象。采用密闭式水冷循环系 统对其中一个车间进行了改造, 该系统没有电绝缘 要求, 所以采用一般的去离子水作为冷却液。但由于该设备对水温要求较严, 我们增加了一套由水槽、水泵和喷淋器所组成的辅助的淋水装置。当气候湿热以致单纯的风水换能不能满足散热要求时将 其投入, 此时水槽中的去离子水或软化水, 经水泵 均匀地喷在换热器表面上, 在风机作用下被气化, 从换热器表面带走了大量的气化热。喷淋的投入时 间是根据循环水温自动控制的。由于未被蒸发的水 被水槽回收继续使用, 大大减少了水的消耗。这套 密闭式冷却循环设备从1998 年春起用后, 被冷却 设备没有出现因管路腐蚀及微生物寄生造成的堵 塞, 并且即使经过长时间运行后水仍很清澈。
 |

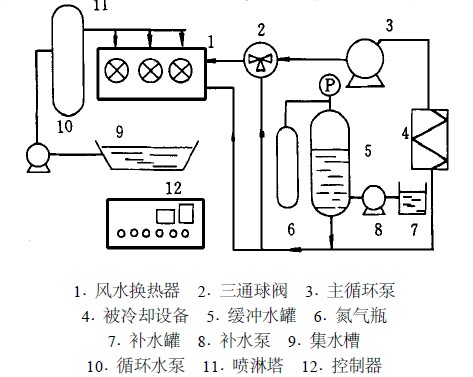

| 混合式循环水冷却系统 |
2.风冷和制冷机混合型密闭循环水冷系统
当被冷却对象所要求的工作温度较低时, 可采用风冷与制冷机相结合的方式实现密闭式循环水的冷却。在气温低时, 可主要依靠风冷降温; 气温较高时, 则主要依靠制冷机组降温。下图为这种系统的方框图, 系统中用一个半密封式储水罐来代替缓冲补水罐, 利用温控系统, 自动调整制冷机组的投入时间和风机的启停, 从而达到精确控温的目的。冷却循环水采用去离子水, 以保证水路不锈蚀、不结垢、不堵塞。此类系统已被中国科学院人类基因分析实验室等若干重要实验室和医院采用, 收到良好效果。
 |
| 风冷与制冷结合的水冷系统 |
