应用日立移动极板技术的常州广源热电有限公司5#、6#炉工程
来源:艾尼科环保技术(安徽)有限公司 阅读:2698 更新时间:2010-07-27 15:50详细信息 | |||||
项目名称 | 应用日立移动极板技术的常州广源热电有限公司5#、6#炉工程 | ||||
建设地点 | 建设起始时间 | 建设结束时间 | |||
建设性质 | 新建 | 工程投资 | 废水性质 | ||
处理规模 | 进水水质 | 出水水质 | |||
处理工艺 | 运行费用 | 承包范围 |
工程说明
MEEP技术原理
变常规卧式静电除尘器(下简称ESP)的部分固定阳极板(以一个电场为单位)为移动电极(以下简称MEEP);变ESP阳极板振打清灰为旋转刷清灰,改变ESP清灰方式,以适应超细颗粒粉尘和高比电阻颗粒粉尘的收集,无二次扬尘,达到提高除尘效率的目的,彻底解除ESP极板积灰顽疾,在燃煤品种更迭的情况下保证排放标准的实现。
除尘器设计条件
锅炉烟气数据(单台锅炉)
1、烟气种类:CFB锅炉尾气;
2、锅炉额定烟气流量:1 20,000N m3/h;
3、锅炉设计排烟温度:145摄氏度;
4、锅炉设计排烟含尘浓度:25g/Nm3;

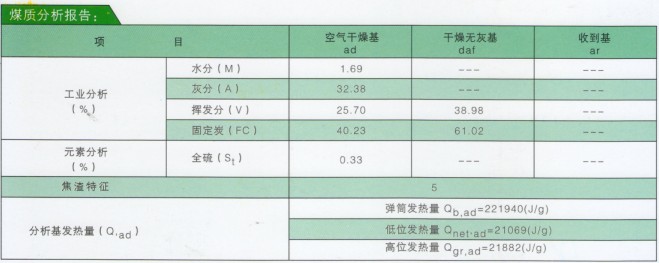

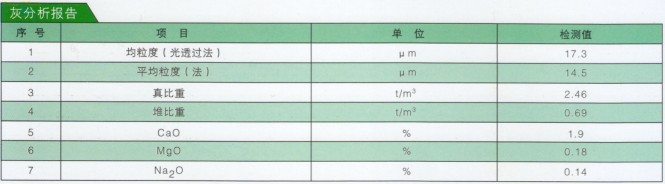

锅炉煤质和灰份数据(现用锅炉取样数据)
静电除尘器技术参数
除尘器型号:
1SC20×400—2x4.1 5×1 1.6m(APH)+MEEPlSCl 5×460—1 x2.9×1 1m
除尘器效率:>99.80%
每台除尘器的室数:1
每台除尘器的电场数:3
总集尘面积:4809m3
技术特点
1.1 MEEP工作原理
分割成短栅状板的集尘极通过驱动轮的转动,缓慢地向下部滚轮方向移动。带负电的粉尘在集尘区域内被集尘极(正极)捕捉收集,在集尘极由下部滚轮的反转带动再次进入集尘区域之前,粘附的粉尘被两把夹住集尘极的旋转电刷刮落。旋转电刷的转动方向与集尘极的移动方向相向,一方面防止粉尘飞扬,一方面将粉尘刮落到灰斗中。通过变频实现无级调速以达到集尘极移动速度、旋转电刷角速度的不同配比,以适应煤种、烟气、工况条件等系统参数的变化。
1.2技术特点
(1)高效收集高比电阻粉尘;
(2)节省空间、节省能源。一个移动极板电场相当于1.5~3个固定极板电场的作用;
(3)适用收集的粉尘范围广泛:如燃煤锅炉、CO燃烧炉、钢锭焚烧炉、污泥焚烧炉、烧结机、玻璃熔化炉、水泥回转窑等。
(4)极板清洁、电阻影响小;
(5)适应燃煤品种更迭的变化;
(6)消除EPS极板积灰导致效率下降的顽疾;
(7)粉尘二次飞扬几乎为零;
(8)运行烟气温度设计最大值为350℃,有在330℃长期运行的实例。
1.3技术指标
当进入MEEP的含尘浓度不大于1000mg/m s时,可以保证出口排放浓度≯50mg/Nm3。
技术应用范围
从其技术特点可以看出,MEEP技术有着非常广阔的应用范围,具体而言,有以下几点:
1、高比电阻粉尘,常规电除尘技术难以达到收尘效果的;
2、超细微粉尘;
3、粘性粉层等。
从地域或环境而言,可以运用MEEP技术的范围有以下几点:
1、设备场地受限制的,如设备改造或场地狭小的项目;
2、内蒙古等地区煤种(高比电阻粉尘);
3、城市污泥焚烧项目(超细微颗粒粉尘);
4、燃煤品种多变的项目等。

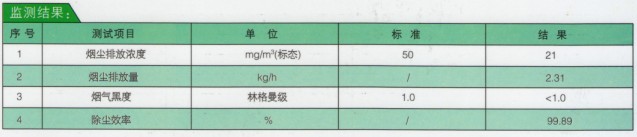

监测结论
经监测,常州广源热电有限公司锅炉(#5)排气中,烟尘排放浓度符合GBl 3223—2003《火电厂大气污染排放标准》表1中第3时段标准,烟气黑度符合此标准表1中标准。
