PCS7过程控制系统在水处理中的应用

             来源:西门子 阅读:2581 更新时间:2009-09-01 11:10

详细信息
项目名称 PCS7过程控制系统在水处理中的应用
建设地点 建设起始时间 建设结束时间
建设性质 新建 工程投资 废水性质
处理规模 进水水质 出水水质
处理工艺 运行费用 承包范围
工程说明

吉林60万吨/年燃料乙醇项目的配套水处理公用工程项目,对水净化及水循环处理要求较高。而西门子全集成自动化控制系统PCS7具有过程控制系统的所有特性和功能,过程控制简单而安全、方便信息网络和现场总线及仪表的集成,设计模块化,系统的扩展性强,是水处理生产过程中理想的集成运行平台。在该项目中,西门子PCS7全集成自动化控制系统充分证实了这一点。

控制系统构成

离散控制系统(DCS):AS417H 一套、ES一套、OS Client 2套; I/O :模拟输入(AI) :220、模拟输出(AO):50、数字输入(DI):400、数字输出(DO):50、通讯口:100。

控制系统完成的功能

SIMATIC PCS7是西门子公司结合最先进的计算机软、硬件技术,在西门子公司S5、S7系列可编程控制器及TELEPERM系列集散系统的基础上,面向所有过程控制应用场合的先进过程控制系统。

SIMATIC PCS7采用优秀的上位机软件WinCC作为操作和监控的人机界面,利用开放的现场总线和工业以太网实现现场信息采集和系统通讯,采用S7自动化系统作为现场控制单元实现过程控制,以灵活多样的分布式I/O接收现场传感检测信号。

SIMATIC PCS7采用符合IEC-1131-3国际标准的编程软件和现场设备库,提供连续控制、顺序控制及高级编程语言。现场设备库提供大量常用的现场设备信息及功能块,可大大简化组态工作,缩短工程周期。

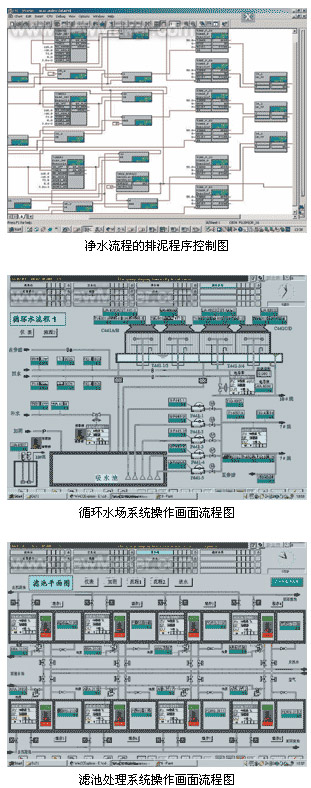

项目工艺及控制方案流程图

项目工艺包括:换热站系统、空压站系统、净水场系统、循环水场系统、滤池处理系统、污水厂处理系统。





项目中的难点

● 滤池处理系统顺控程序;

● 净水流程的排泥程序控制;

● 各工段泵,阀的复杂联锁控制要求。

不过,SIMATIC PCS7采用符合IEC-1131-3国际标准的编程软件和现场设备库,提供连续控制、顺序控制及高级编程语言SCL。SCL是一种类PASCAL的高级语言,它采用IEC-1131的标准。利用SCL可以很方便地编制用户功能块。用SCL生成的功能块可在CFC中被多次调用。用户可以把过程的数学模型和优化控制策略用SCL编成功能块,直接下载到控制器中运行。这样,可以把过程的优化控制放在控制器中,全面实现对工艺过程的优化控制。如能熟练使用连续控制、顺序控制及高级编程语言SCL就可大大简化组态工作,缩短工程周期。许多工艺控制上的难点就会迎刃而解。

应用体会

项目进行当中,使用西门子自动化产品的体会:

● 具有过程控制系统的所有特性和功能,过程控制简单而安全、方便信息网络和现场总线及仪表的集成,设计模块化,系统的扩展性强;

● 现场总线技术大量节省了电缆的费用,也相应节省了施工调试以及系统投运后的维护时间和费用;

● SIMATIC PCS7采用符合IEC-1131-3国际标准的编程软件和现场设备库,提供连续控制、顺序控制及高级编程语言。现场设备提供大量的常用的现场设备信息及功能块,可大大简化组态工作, 缩短工程周期;

● SIMATIC PCS7具有ODBC、DDE、OPC、OLE等标准接口,并且应用以太网、PROFIBUS现场总线等开放网络,从而具有很强的开放性,可以很容易地连接上位机管理系统和其它厂商的控制系统。


工程图片
