柳钢转炉二次烟尘除尘治理工程

             来源:江苏盐城天澄环保设备有限公司 阅读:19095 更新时间:2017-06-29 08:35

详细信息
项目名称 柳钢转炉二次烟尘除尘治理工程
建设地点 建设起始时间 建设结束时间
建设性质 新建 工程投资 废水性质
处理规模 进水水质 出水水质
处理工艺 运行费用 承包范围
工程说明

技术提供:中钢集团天澄环保科技股份有限公司

工程分析

工艺路线:

转炉二次烟气瞬间产生量大、烟气扩散面大、烟气捕集难度大及投资费用、运行成本高等因素造成钢铁企业大气环境污染严重。柳钢转炉厂现有3座35 t转炉,2001年扩容改造后,转炉装入量达到45 t,设计冶炼吹氧量为9 000 mj /h,冶炼周期34 min,其中吹氧时间为15-18 min,设计一次烟气净化系统处理最大烟气量为32 000 m3/h。但近年来随着柳钢钢铁产量的不断增长,35 t转炉日前实际装入量已达到47^-48 t,吹氧量达到11 000 m3/h,冶炼周期为25-26 min,吹氧时间缩短为13-14 min,钢产量也由2002年的168万t提高到2003年的220万t。由于转炉装入量的增加、冶炼周期的缩短、冶炼强度的加大,加上一次烟气净化系统未实施降罩操作造成炉气燃烧率大,使转炉烟气的产生量大大增加,造成配套的一次烟气净化系统长期超负荷运行,其烟气捕集能力已无法满足炼钢生产的实际需要。生产过程中,大量的二次烟气从炉日外逸,造成转炉厂房顶频繁冒红烟,严重污染大气环境,破坏公司整体环保形象,影响周围职工和居民的正常生活。本着节约投资、降低运行费用的原则,三座转炉的二次烟气采用一套除尘系统对转炉二次烟气净化处理。

每座转炉的含尘烟气分别由二次烟尘炉前罩两侧的支管抽出,同时炉后设吸尘罩,炉前、炉后捕集的含尘烟气在炉后汇合后进入干管,三座转炉的烟气在炉后最后汇合进入总管,接至长袋低压脉冲袋式除尘器,净化后的气体经风机由烟囱排至大气,除尘器收集下的含铁粉尘由汽车定期送到烧结厂再利用。

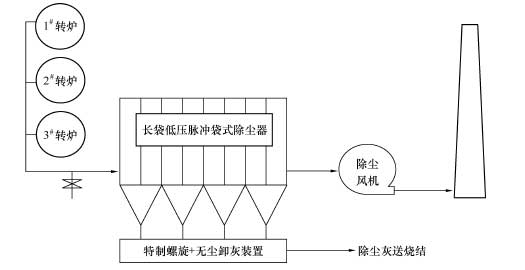

工艺流程图如下:



工程规模

三座35t转炉。

主要技术指标

主要设备及运行管理

一、结构组成

袋式除尘器由上箱体、喷吹装置、中箱体、灰斗和支架、自动控制系统组成。

上箱体包括花板、滤袋、袋笼、净化烟气出日通道等。

喷吹装置包括稳压气包、脉冲阀、喷吹管等。喷吹装置安装在上箱体内。

中箱体包括烟气进风日等。滤袋吊挂在中箱体空间内。

灰斗设有卸灰装置、料位计、气动破拱器等,用于收集和排除粉料。

自动控制系统包括高、低压配电柜、仪表柜、自动控制柜及一次检测元件等。

二、运行管理

制订运行管理及操作规程,要求运行人员做好运行记录。
